ELF之學習心得02 - ELF Header(e_ident篇)

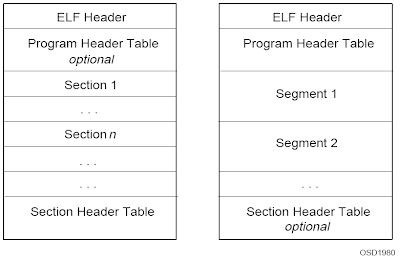

這是ELF的layout,所謂的Linking View是指以檔案呈現之ELF(左圖),而Execution View則是指被載入到RAM上執行的ELF(右圖)。ELF header會包含整個檔案的"road map",我們可以利用readelf -h檢視elf header到底包含哪些東西?

由readelf -h可看出可看出ELF header包含了許多資訊,這些資訊都可以由定義在elf.h中的Elf32_Ehdr解讀出來。介紹ELF header之前,先介紹ELF的Data Types,這些資訊也都放置在elf.h檔中。

/* Standard ELF types.  */

#include <stdint.h>

/* Type for a 16-bit quantity.  */
typedef uint16_t Elf32_Half;
typedef uint16_t Elf64_Half;

/* Types for signed and unsigned 32-bit quantities.  */
typedef uint32_t Elf32_Word;
typedef int32_t  Elf32_Sword;
typedef uint32_t Elf64_Word;
typedef int32_t  Elf64_Sword;

/* Types for signed and unsigned 64-bit quantities.  */
typedef uint64_t Elf32_Xword;
typedef int64_t  Elf32_Sxword;
typedef uint64_t Elf64_Xword;
typedef int64_t  Elf64_Sxword;

/* Type of addresses.  */
typedef uint32_t Elf32_Addr;
typedef uint64_t Elf64_Addr;

/* Type of file offsets.  */
typedef uint32_t Elf32_Off;
typedef uint64_t Elf64_Off;

/* Type for section indices, which are 16-bit quantities.  */
typedef uint16_t Elf32_Section;
typedef uint16_t Elf64_Section;

/* Type for version symbol information.  */
typedef Elf32_Half Elf32_Versym;
typedef Elf64_Half Elf64_Versym;
Elf32和Elf64的data type只有在off和addr這兩種type的資料長度有不同,其餘都相同。您可以在下表中發現Elf32_Ehdr和Elf64_Ehdr的member資料長度只有差e_entry、e_phoff和e_shoff會不相同,其餘都相同,所以,Elf64_Ehdr比Elf32_Ehdr多了12byte。

ELF header如下
/* The ELF file header.  This appears at the start of every ELF file.  */

#define EI_NIDENT (16)

typedef struct
{
    unsigned char e_ident[EI_NIDENT]; /* Magic number and other info */
    Elf32_Half  e_type;         /* Object file type */
    Elf32_Half    e_machine;      /* Architecture */
    Elf32_Word  e_version;      /* Object file version */
    Elf32_Addr    e_entry;        /* Entry point virtual address */
    Elf32_Off   e_phoff;        /* Program header table file offset */
    Elf32_Off e_shoff;        /* Section header table file offset */
    Elf32_Word  e_flags;        /* Processor-specific flags */
    Elf32_Half    e_ehsize;       /* ELF header size in bytes */
    Elf32_Half  e_phentsize;        /* Program header table entry size */
    Elf32_Half    e_phnum;        /* Program header table entry count */
    Elf32_Half  e_shentsize;        /* Section header table entry size */
    Elf32_Half    e_shnum;        /* Section header table entry count */
    Elf32_Half  e_shstrndx;     /* Section header string table index */
} Elf32_Ehdr;

typedef struct
{
    unsigned char e_ident[EI_NIDENT]; /* Magic number and other info */
    Elf64_Half  e_type;         /* Object file type */
    Elf64_Half    e_machine;      /* Architecture */
    Elf64_Word  e_version;      /* Object file version */
    Elf64_Addr    e_entry;        /* Entry point virtual address */
    Elf64_Off   e_phoff;        /* Program header table file offset */
    Elf64_Off e_shoff;        /* Section header table file offset */
    Elf64_Word  e_flags;        /* Processor-specific flags */
    Elf64_Half    e_ehsize;       /* ELF header size in bytes */
    Elf64_Half  e_phentsize;        /* Program header table entry size */
    Elf64_Half    e_phnum;        /* Program header table entry count */
    Elf64_Half  e_shentsize;        /* Section header table entry size */
    Elf64_Half    e_shnum;        /* Section header table entry count */
    Elf64_Half  e_shstrndx;     /* Section header string table index */
} Elf64_Ehdr;

/* Fields in the e_ident array.  The EI_* macros are indices into the
 *    array.  The macros under each EI_* macro are the values the byte
 *       may have.  */

#define EI_MAG0     0       /* File identification byte 0 index */
#define ELFMAG0     0x7f        /* Magic number byte 0 */

#define EI_MAG1     1       /* File identification byte 1 index */
#define ELFMAG1     'E'     /* Magic number byte 1 */

#define EI_MAG2     2       /* File identification byte 2 index */
#define ELFMAG2     'L'     /* Magic number byte 2 */

#define EI_MAG3     3       /* File identification byte 3 index */
#define ELFMAG3     'F'     /* Magic number byte 3 */

/* Conglomeration of the identification bytes, for easy testing as a word.  */
#define ELFMAG      "\177ELF"
#define SELFMAG     4

#define EI_CLASS    4       /* File class byte index */
#define ELFCLASSNONE    0       /* Invalid class */
#define ELFCLASS32  1       /* 32-bit objects */
#define ELFCLASS64  2       /* 64-bit objects */
#define ELFCLASSNUM 3

#define EI_DATA     5       /* Data encoding byte index */
#define ELFDATANONE 0       /* Invalid data encoding */
#define ELFDATA2LSB 1       /* 2's complement, little endian */
#define ELFDATA2MSB 2       /* 2's complement, big endian */
#define ELFDATANUM  3

#define EI_VERSION  6       /* File version byte index */
                    /* Value must be EV_CURRENT */

#define EI_OSABI            7   /* OS ABI identification */
#define ELFOSABI_NONE       0   /* UNIX System V ABI */
#define ELFOSABI_SYSV       0   /* Alias.  */
#define ELFOSABI_HPUX       1   /* HP-UX */
#define ELFOSABI_NETBSD     2   /* NetBSD.  */
#define ELFOSABI_LINUX      3   /* Linux.  */
#define ELFOSABI_SOLARIS    6   /* Sun Solaris.  */
#define ELFOSABI_AIX        7   /* IBM AIX.  */
#define ELFOSABI_IRIX       8   /* SGI Irix.  */
#define ELFOSABI_FREEBSD    9   /* FreeBSD.  */
#define ELFOSABI_TRU64      10  /* Compaq TRU64 UNIX.  */
#define ELFOSABI_MODESTO    11  /* Novell Modesto.  */
#define ELFOSABI_OPENBSD    12  /* OpenBSD.  */
#define ELFOSABI_ARM_AEABI  64  /* ARM EABI */
#define ELFOSABI_ARM        97  /* ARM */
#define ELFOSABI_STANDALONE 255 /* Standalone (embedded) application */

#define EI_ABIVERSION       8   /* ABI version */

#define EI_PAD              9   /* Byte index of padding bytes */

資料結構大致介紹完畢,接著就可以透過實做readelf -h的程式來了解ELF header了,首先,所有的ELF開頭都會有16 bytes的ELF Identification,也是本章節所要介紹的部份。

EI_MAG0 ~ EI_MAG3

所有的ELF前面4byte為magic number,其內容為{0x7f, 'E', 'L', 'F'},用以判斷是否為ELF檔。

static int elf_header(int fd)
{
    int sz;
    unsigned char e_ident[EI_NIDENT];

    sz = read(fd, e_ident, sizeof(e_ident));
    if (sz < sizeof(e_ident)) {
        fprintf(stderr, "invalid elf file\n");
        return -1;
    }

    // 判斷是否為ELF檔
    if (memcmp(ELFMAG, e_ident, SELFMAG)) {
        fprintf(stderr, "invalid elf file\n");
        return -1;
    }
    elf_header_magic(e_ident);
}


/**
 * 印出ident(前面16byte)
 */
static int elf_header_magic(unsigned char *c)
{
    int i;
    printf("%-10s", "Magic: ");
    for (i = 0; i < EI_NIDENT; i++) {
        printf("%02X ", c[i]);
    }
    printf("\n");
    return 0;
}

EI_CLASS

EI_CLASS這個byte是用來判斷是32-bit或是64-bit的ELF檔,根據不同的Class就要選擇使用Elf32_Ehdr或是Elf64_Ehdr判讀後面的資料。

/**
 * 判斷是32-bit/64-bit architectures.
 */
static int elf_header_class(unsigned char c)
{
    printf("%-36s", "Class: ");
    switch(c) {
        case ELFCLASSNONE:
            fprintf(stderr, "Invalid class\n");
            return -1;

        case ELFCLASS32:
            printf("32-bit object\n");
            break;

        case ELFCLASS64:
            printf("64-bit object\n");
            break;

        default:
            fprintf(stderr, "unknow class\n");
            return -1;
    }
    return 0;
}


EI_DATA

EI_DATA這個byte是用來判斷ELF檔是LSB(Little-endian)還是MSB(Big-endian)。
/**
 * 判斷ELF檔是LSB(Little-endian)還是MSB(Big-endian)
 */
static int elf_header_data(unsigned char c)
{
    printf("%-36s", "Data: ");
    switch(c) {
        case ELFDATANONE:
            fprintf(stderr, "Invalid data encoding\n");
            return -1;

        case ELFDATA2LSB:
            printf("2's complement, little endian\n");
            break;

        case ELFDATA2MSB:
            printf("2's complement, big endian\n");
            break;

        default:
            fprintf(stderr, "unknow data\n");
            return -1;
    }
    return 0;
}


EI_VERSION

EI_VERSION這個byte是指出這個ELF檔的ELF header的版本是多少?目前這個值必須是EV_CURRENT。
static int elf_header_version(unsigned char c)
{
    printf("%-36s", "Version: ");
    switch(c) {
        case EV_CURRENT:
            printf("Current version");
            break;

        default:
        case EV_NONE:
            printf("Invalid ELF version");
            break;
    }
    printf("(%d)\n", c);
    return 0;
}


EI_OSABI

EI_OSABI這個byte是指出這個ELF檔會在那個OS上運行。
static int elf_header_osabi(unsigned char c)
{
    printf("%-36s", "OS/ABI: ");
    switch(c) {
        case ELFOSABI_SYSV:
            printf("UNIX System V ABI");
            break;

        case ELFOSABI_HPUX:
            printf("HP-UX");
            break;

        case ELFOSABI_NETBSD:
            printf("NetBSD.");
            break;

        case ELFOSABI_LINUX:
            printf("Linux.");
            break;

        case ELFOSABI_SOLARIS:
            printf("Sun Solaris.");
            break;

        case ELFOSABI_AIX:
            printf("IBM AIX.");
            break;

        case ELFOSABI_IRIX:
            printf("SGI Irix.");
            break;

        case ELFOSABI_FREEBSD:
            printf("FreeBSD.");
            break;

        case ELFOSABI_TRU64:
            printf("Compaq TRU64 UNIX.");
            break;

        case ELFOSABI_MODESTO:
            printf("Novell Modesto.");
            break;

        case ELFOSABI_OPENBSD:
            printf("OpenBSD.");
            break;

        case ELFOSABI_ARM_AEABI:
            printf("ARM EABI");
            break;

        case ELFOSABI_ARM:
            printf("ARM");
            break;

        case ELFOSABI_STANDALONE:
            printf("Standalone (embedded) application");
            break;

        default:
            fprintf(stderr, "unknow osabi\n");
            return -1;
    }
    printf("(%d)\n", c);
    return 0;
}


EI_ABIVERSION

EI_ABIVERSION這個byte是指出這個ELF檔會在那個API版本上運行。一個OS上可能有多個ABI的版本在運行的版本在運行,如SYSV至少就有SVR、Solaris、SCO等ABI。0代表不指定(unspecified)。
static int elf_header_abi_version(unsigned char c)
{
    printf("%-36s%d\n", "ABI Version: ", c);
    return 0;
}


EI_PAD

EI_PAD這個byte之後的都是padding。


到目前為止,僅有解釋ELF header中的e_ident,剩下的部份會在後面繼續探討與研究。


2011年6月5日 星期日

ELF之學習心得01


目前Linux的主要的可執行檔格式是ELF(Executable and Linking Format),ELF為COFF格式的後繼者,主要特徵是可擁有多個section,並且有32-bit與64-bit的數值用以區別其格式屬於32-bit或是64-bit。主要缺點是ELF設計時有一個假設,每個系統只會有一個ABI(Application Binary Interface),但是事實上這是錯的,如SYSV至少就有SVR、Solaris、SCO等ABI。(詳細內容請閱讀參考資料)

    ELF主要有三種類型的object files:
  • A relocatable file holds code and data suitable for linking with other object files to create an executable or a shared object file.
  • An executable file holds a program suitable for execution.
  • A shared object file holds code and data suitable for linking in two contexts. First, the link editor may process it with other relocatable and shared object files to create another object file. Second, the dynamic linker combines it with an executable file and other shared objects to create a process image.


這是ELF的layout,所謂的Linking View是指以檔案呈現之ELF(左圖),而Execution View則是指被載入到RAM上執行的ELF(右圖)。

    主要的section包含
  1. .text,存放程式碼的區域。
  2. .data用於存放已經初始化的變數。
  3. .bss用於存放未初始化的變數或者內容初始化為0的,該區域不占檔案空間。
  4. .rodata用於存放read-only data。
  5. 其他section和使用者自訂section後面再慢慢介紹。
這些以"."開頭的section為系統保留之section,使用者可以自訂section,但是應該避免使用"."開頭。
#include <stdio.h>

int i0 = 0;
int i1 = 1;
static int si0 = 0;
static int si1 = 1;
const int ci0 = 0;
const int ci1 = 1;
const static int csi0 = 0;
const static int csi1 = 1;

int main(void)
{
    return 0;
}


objdump -x a.out

SYMBOL TABLE:
0000000000601034 l   O .bss     0000000000000004  si0
000000000060101c l   O .data    0000000000000004  si1
00000000004005b4 l   O .rodata  0000000000000004  csi0
00000000004005b8 l   O .rodata  0000000000000004  csi1
00000000004005b0 g   O .rodata  0000000000000004  ci1
0000000000601030 g   O .bss     0000000000000004  i0
00000000004005ac g   O .rodata  0000000000000004  ci0
0000000000601018 g   O .data    0000000000000004  i1
根據前面的規則用const修飾的變數會被放置在.rodata中,有ci0、ci1、csi0、csi1。未初始化的變數或者內容初始化為0的都會被放置在.bss中,有i0、si0。已經初始化的變數則放在.data中,有i1、si1。
